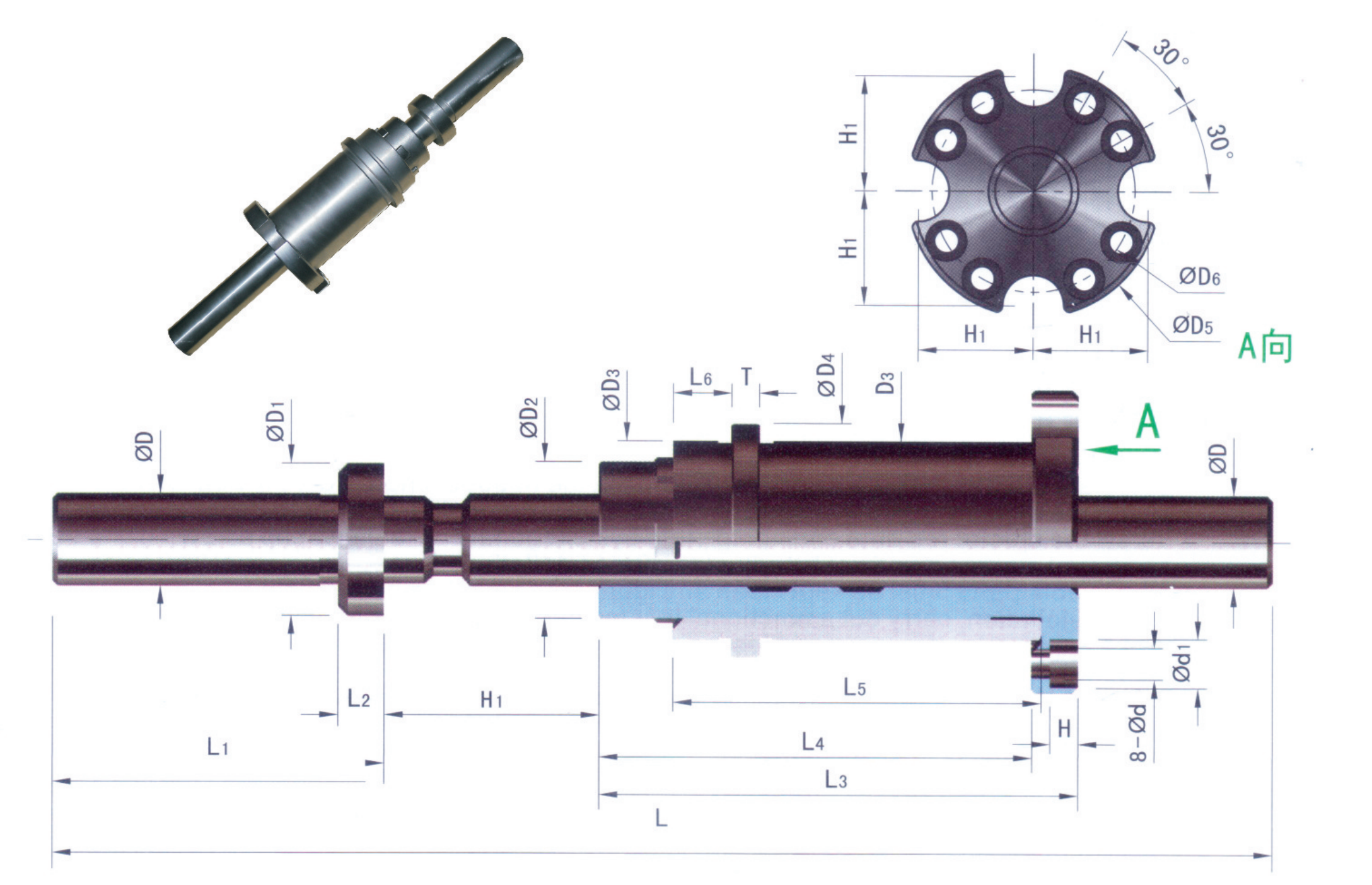

| Code | D1 | D2 | D3 | D4 | D5 | D6 | T | d | d1 | H | H1 |
| 20 0/-0.01 | 33 | 34 | 40 0/-0.03 | 50.8 | 60 0/-0.03 | 53 | 6 0/-0.01 | 6.4 | 10.6 | 6.1 | 30 |
| 0.787 0/-0.004 | 1.3 | 1.34 | 1.693 0/-0.001 | 2 | 2.598 0/-0.001 | 2.09 | 0.236 0/-0.004 | 0.25 | 0.42 | 0.24 | 1.18 |
| 26 0/-0.01 | 42 | 44 | 54 0/-0.03 | 63 | 84 0/-0.03 | 67 | 8 0/-0.01 | 8.7 | 13.8 | 8.2 | 37 |
| 1.024 0/-0.004 | 1.65 | 1.69 | 2.126 0/-0.001 | 2.48 | 3.307 0/-0.001 | 2.64 | 0.315 0/-0.004 | 0.34 | 0.54 | 0.32 | 1.46 |
| 32 0/-0.01 | 53 | 54 | 68 0/-0.03 | 78 | 105 0/-0.03 | 85 | 10 0/-0.01 | 10.8 | 16.8 | 10.2 | 47 |
| 1.26 0/-0.004 | 2.09 | 2.13 | 2.677 0/-0.001 | 3.07 | 4.134 0/-0.004 | 3.35 | 0.394 0/-0.004 | 0.43 | 0.66 | 0.4 | 1.85 |

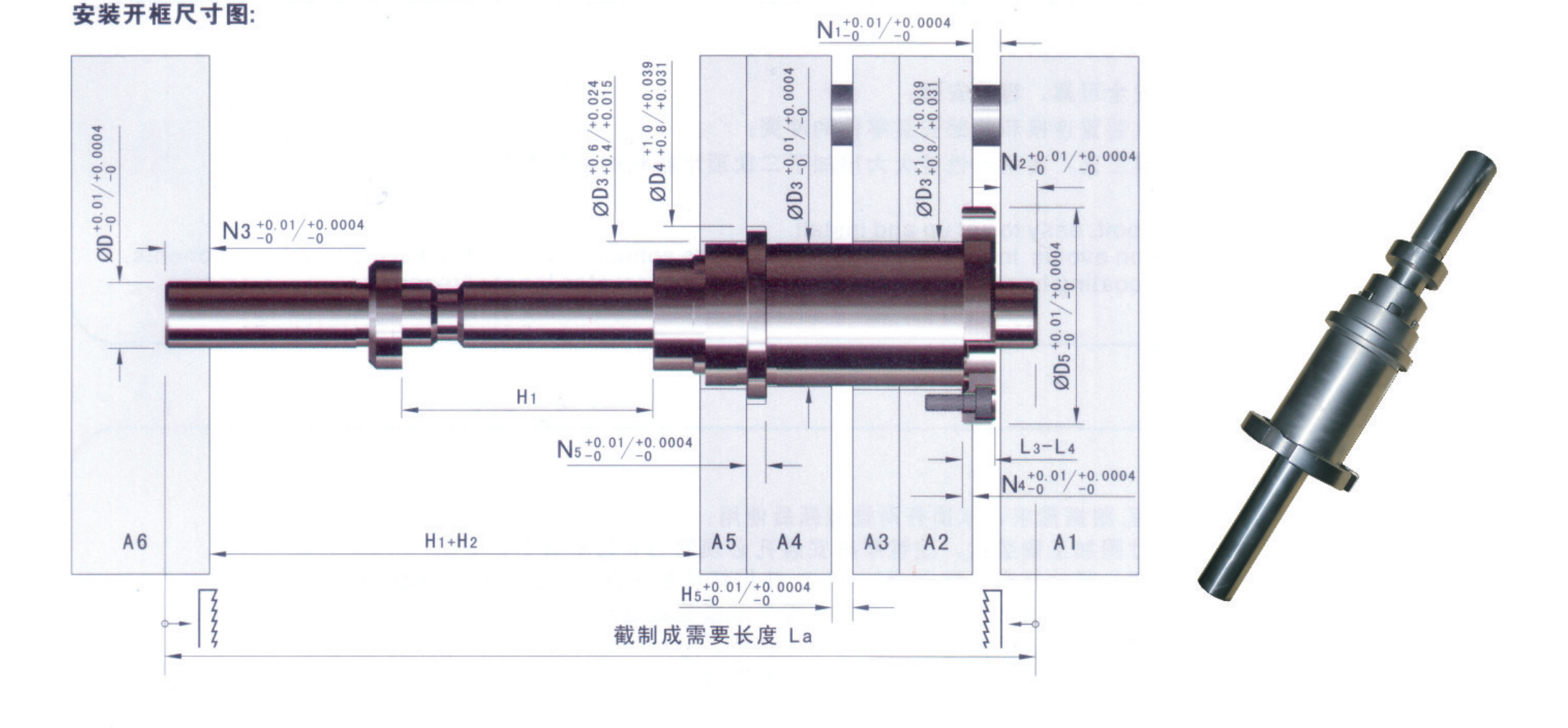

| A2 | A3 | A4 | A5 | N1 | N2 | N3 | N4 | N5 | H1 | H2 | 單位 | ||
| min. | max. | min. | max. | ||||||||||
| 25.4 | 12.7 | 25.4 | 12.7 | 8 | 8 | 8 | 3 | 4.76 | 4 | 79 | 4 | 79 | mm |
| 1 | 0.5 | 1 | 0.5 | 0.315 | 0.315 | 0.315 | 0.118 | 0.118 | 0.16 | 3.11 | 0.16 | 3.11 | in |
| 28.58 | 12.7 | 28.58 | 12.7 | 10 | 10 | 10 | 4 | 4.76 | 6 | 84 | 6 | 84 | mm |
| 1.125 | 0.5 | 1.125 | 0.5 | 0.394 | 0.394 | 0.394 | 0.157 | 0.118 | 0.24 | 3.31 | 0.24 | 3.31 | in |
| 28.58 | 15.88 | 28.58 | 15.88 | 15 | 12 | 12 | 4 | 4.76 | 8 | 92 | 8 | 92 | mm |
| 1.125 | 0.625 | 1.125 | 0.625 | 0.591 | 0.472 | 0.472 | 0.157 | 0.188 | 0.31 | 3.62 | 0.31 | 3.62 | in |
訂購：二次頂出 TSTL
