1.此裝置作用為在合模前先將頂針板完全復位，從而防止模具損壞；
2.根據安裝方法不同，可作為復位機構或二次頂出機構使用，適用更廣泛；
3.內部安裝，可避免與模具外部安裝零件及水路沖突。

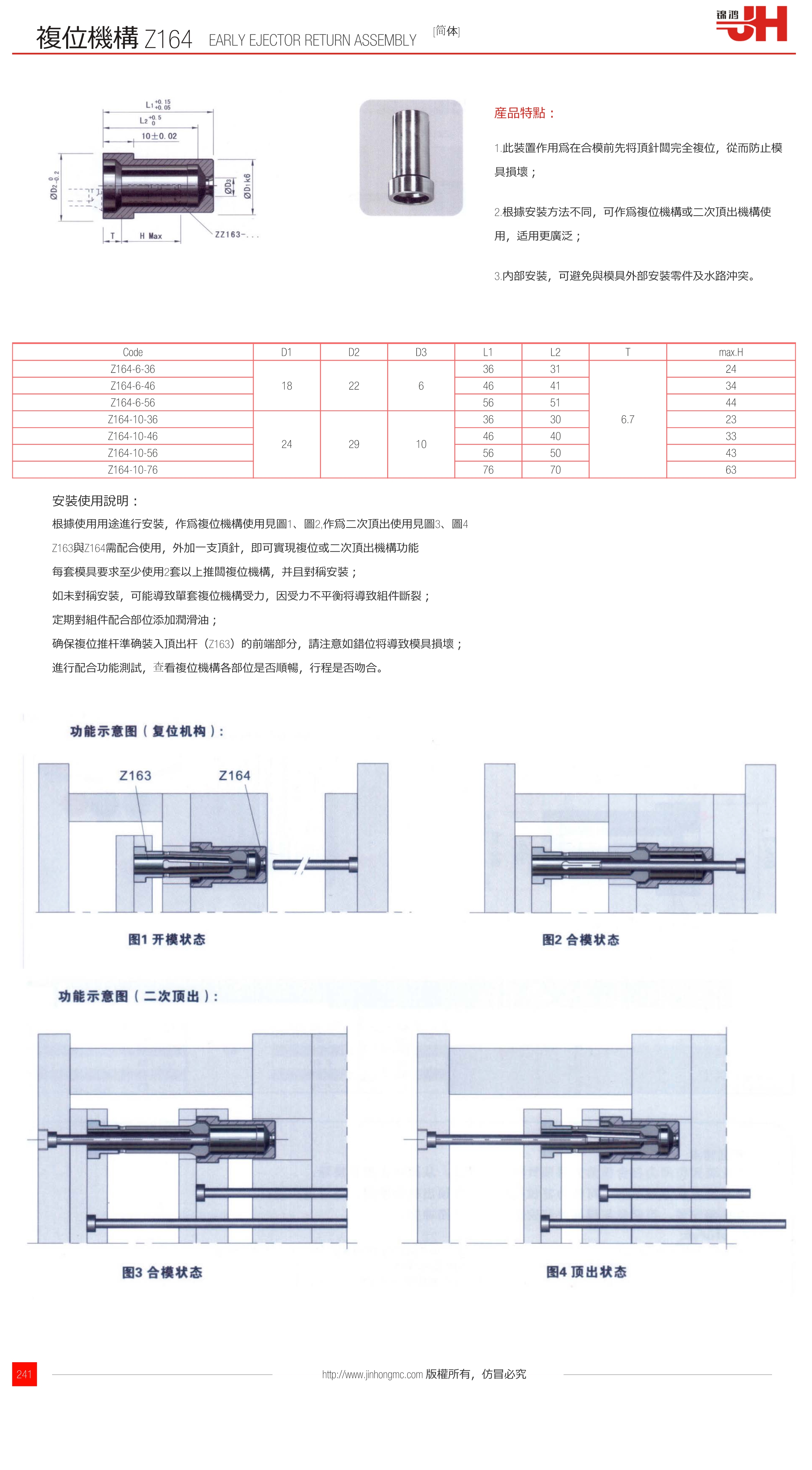

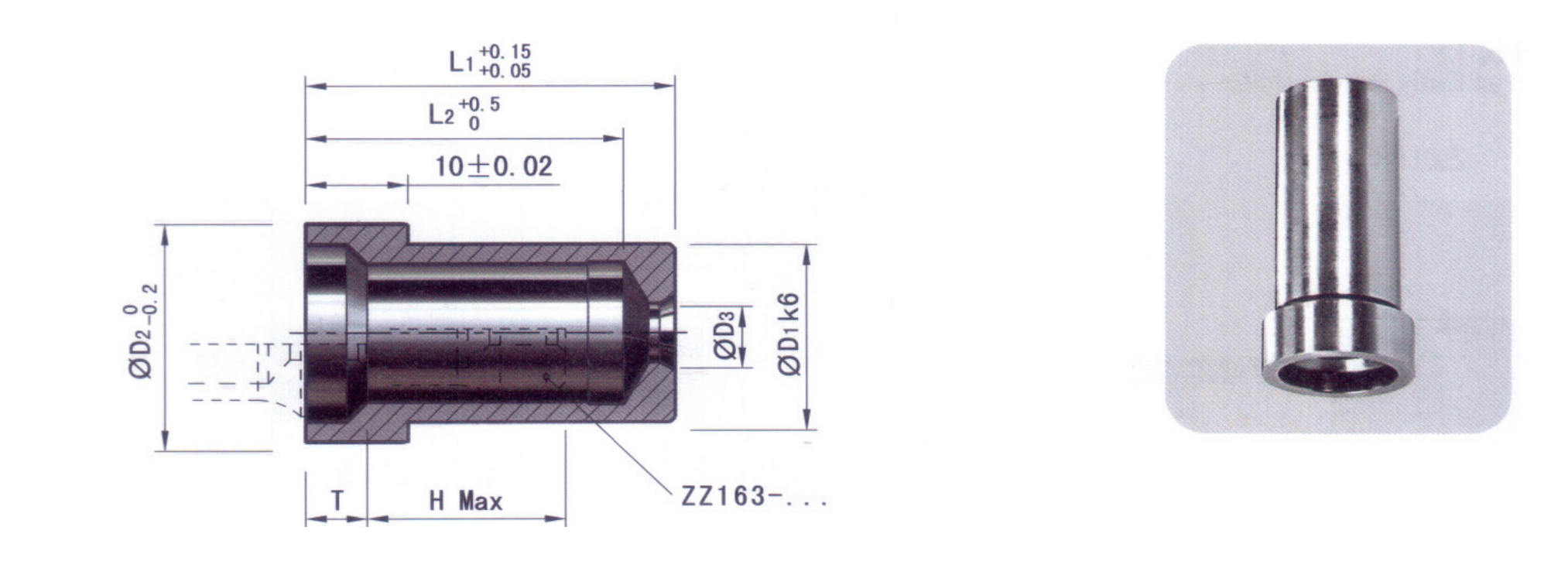

| Code | D1 | D2 | D3 | L1 | L2 | T | max.H |
| Z164-6-36 | 18 | 22 | 6 | 36 | 31 | 6.7 | 24 |
| Z164-6-46 | 46 | 41 | 34 | ||||
| Z164-6-56 | 56 | 51 | 44 | ||||
| Z164-10-36 | 24 | 29 | 10 | 36 | 30 | 23 | |
| Z164-10-46 | 46 | 40 | 33 | ||||
| Z164-10-56 | 56 | 50 | 43 | ||||
| Z164-10-76 | 76 | 70 | 63 |

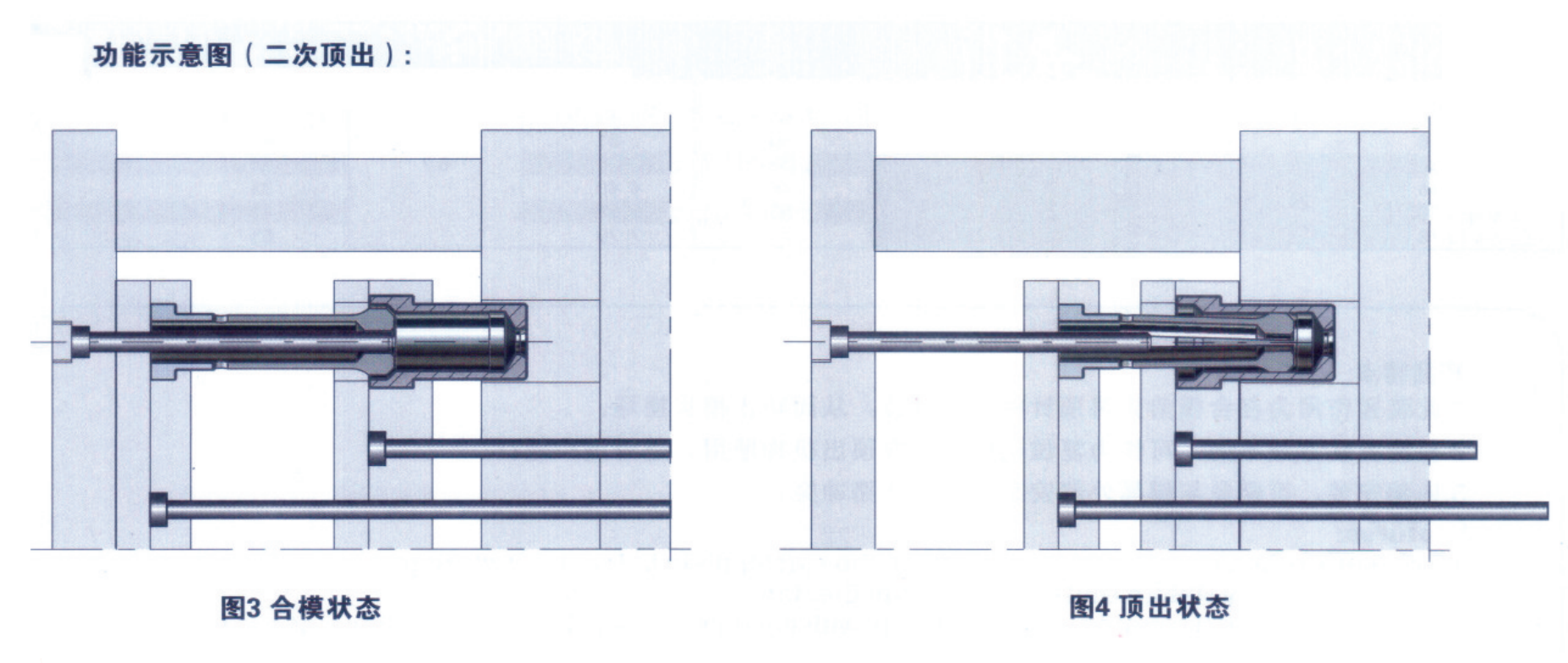

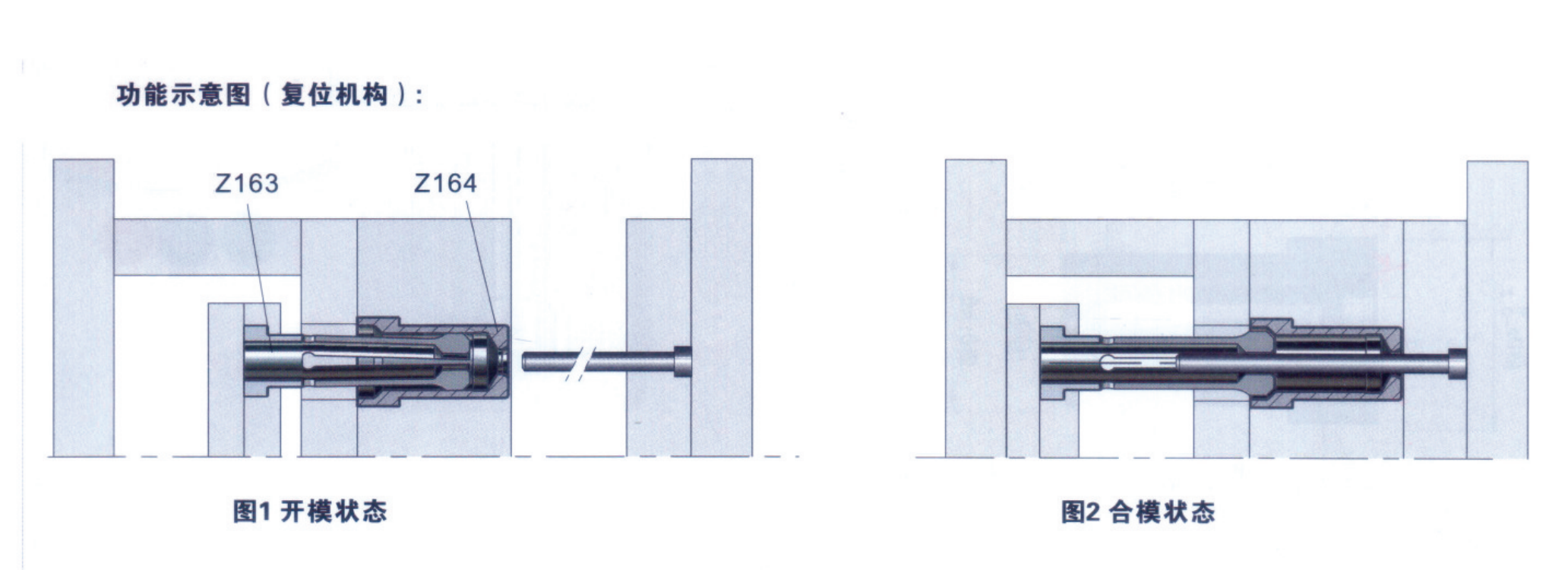

根據使用用途進行安裝，作為復位機構使用見圖1、圖2,作為二次頂出使用見圖3、圖4
Z163與Z164需配合使用，外加一支頂針，即可實現復位或二次頂出機構功能
每套模具要求至少使用2套以上推板復位機構，并且對稱安裝；
如未對稱安裝，可能導致單套復位機構受力，因受力不平衡將導致組件斷裂；
定期對組件配合部位添加潤滑油；
確保復位推桿準確裝入頂出桿（Z163）的前端部分，請注意如錯位將導致模具損壞；
進行配合功能測試，查看復位機構各部位是否順暢，行程是否吻合。
訂購：復位機構 Z164
